Кварцевые материалы
Кварцевые волокна, получаемые штабиковым методом (вытягиванием нитей из кварцевых стержней при нагреве их в пламени горючего газа – смеси природного газа с кислородом) содержат в составе до 99,95% оксида кремния (SiO2). Благодаря этому кварцевые ткани обладают не только прекрасными упруго-прочностными характеристиками, но и стойкостью к воздействию высоких температур и различных агрессивных средств.
Основным стимулом для разработки материалов из кварца и кварцевого волокна была необходимость защитить космические аппараты от высоких температур.
Почти полвека назад наши специалисты разработали и освоили производство этих материалов. До сих пор наша компания является лидером в этой области. Мы производим широкий ассортимент многофункциональных экологически безопасных материалов на основе кварца и кварцевых волокон.
Основные научно-технические исследования в области разработки кварцевых и кремнеземных волокон проводились в период разработки челночного корабля «Буран».
По заказу советской авиакосмической промышленности была разработана уникальная технология производства ультратонких кварцевых волокон, которая позволила обеспечить эффективную тепловую защиту космических аппаратов.

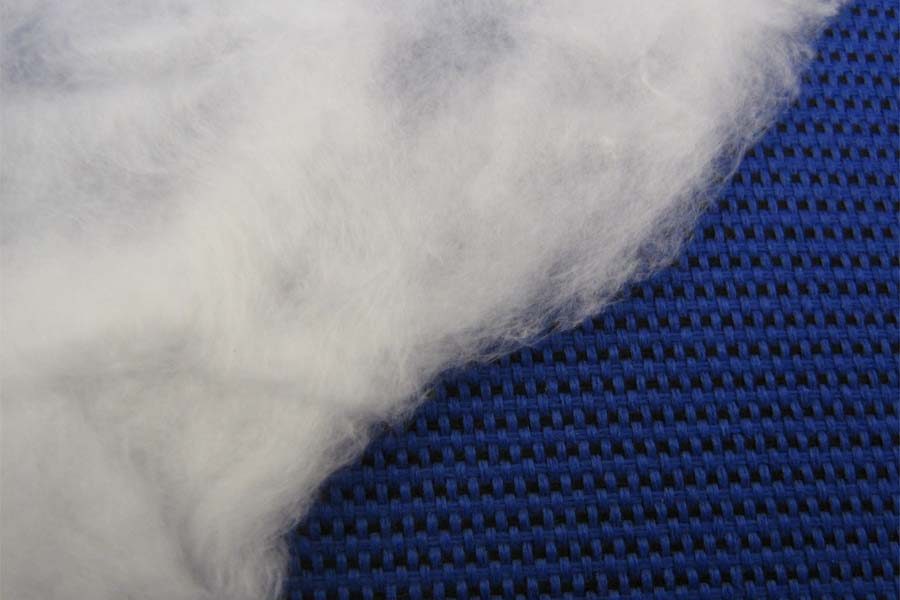

Кварцевые волокна производятся из натурального кварца с содержанием не менее 99,95% (по весу) диоксида кремния.
Благодаря этому кварцевые волокна обладают не только прекрасными упруго-прочностными характеристиками, но и стойкостью к воздействию высоких температур и различных агрессивных средств.
Уникальное сочетание свойств кварцевых волокон предопределило их широкое применение не только в аэрокосмической промышленности. Эти материалы широко используются при изготовлении теплозащиты атомных реакторов и специальных, так называемых «чистых» высокотемпературных печей. В последние годы из материалов на основе кварцевых волокон изготавливаются высокоэффективные подложки для нанесения катализаторов.
Температура плавления кварцевых волокон равна 1720оС, а температура эксплуатации — до 2000оС (кратковременно) и до 1200оС (долговременно).

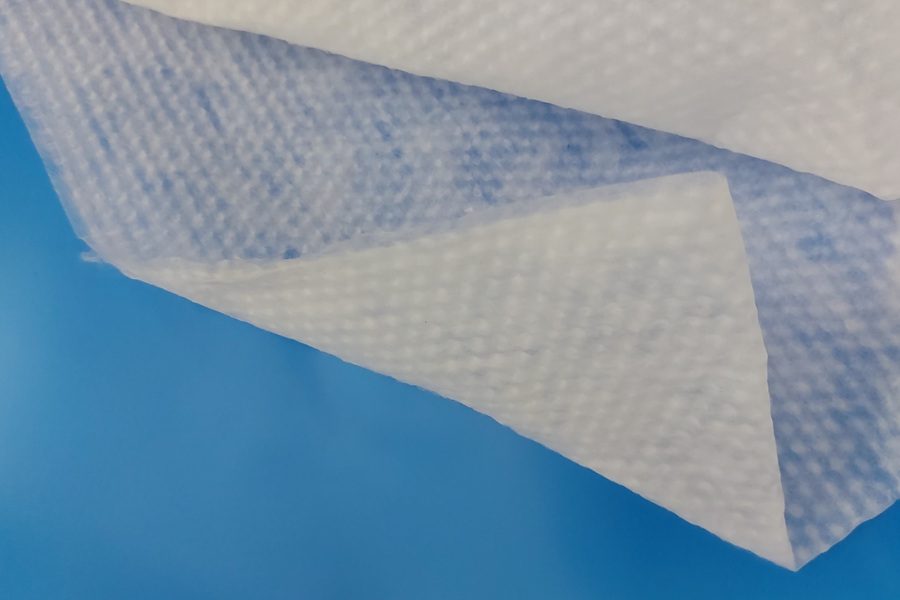

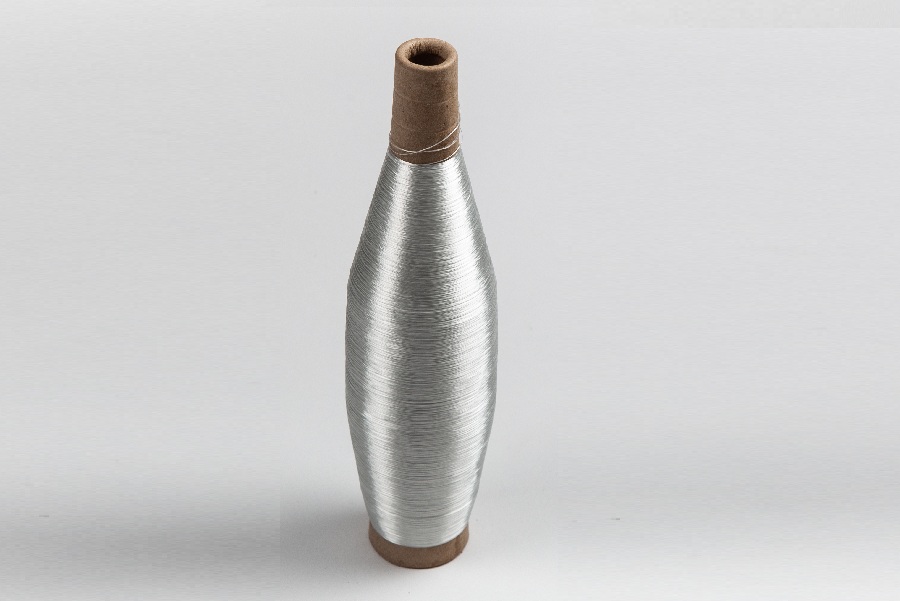

Наша компания производит крученые нити, полотна и ткани различной структуры, изготовленные из кварцевых волокон. Мы производим кварцевые материалы в виде дискретных и рубленых волокон, пряжи и ровинга, тканей и лент.
Кварцевые ткани применяются при изготовлении высокотемпературной теплоизоляции термостойких фольгированных диэлектриков. Кварцевые ткани — высокоэффективный армирующий наполнитель для термостойких конструкционных композитов.
Температура плавления кварцевых волокон равна 1720ºС, а температура эксплуатации — до 2000ºС (кратковременно) и до 1200ºС (долговременно).

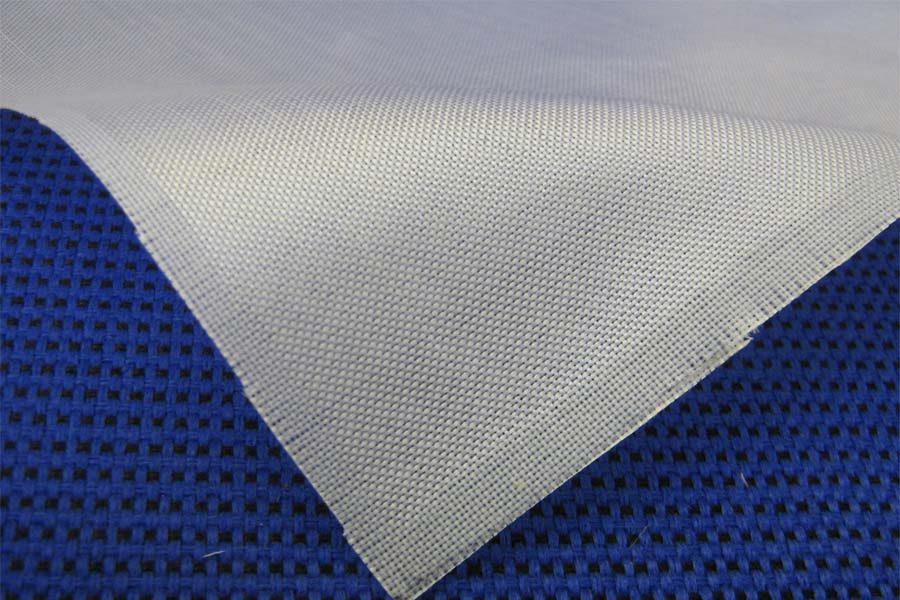

Ткани кварцевые
| Наименование показателей | ТК-3 | ТС-8/3-К |
|---|---|---|
|
Тип переплетения |
полотно |
сатин 8/3 |
|
Тип замасливателя |
силановый №39 |
|
|
Масса (по ГОСТ 6943.16-94), г/м² |
112 |
290 |
|
Ширина (по ГОСТ 6943.17-94), см |
92 |
|
|
Толщина (по ГОСТ 6943.18-94), мм |
0,12 |
0,28 |
|
Разрывная нагрузка,
не менее (по ГОСТ 6943.10-2015), Н (кгс) основа |
245(25) |
1078(110) |
|
Разрывная нагрузка,
не менее (по ГОСТ 6943.10-2015), Н (кгс) уток |
245(25) |
588(60) |
|
Количество нитей на единицу длины
(по ГОСТ 6943.15-94), нити/см, основа |
16 |
36 |
|
Количество нитей на единицу длины
(по ГОСТ 6943.15-94), нити/см, уток |
16 |
20 |
|
НТД |
ТУ 6-19-062-100-88 |
ТУ 6-48-112-94 |
